【中学生创客.虚拟机器人】4.3色彩感知

第三节 色彩感知

一、任务初探

本课机器人的起始位置及任务说明如下。

1．起始位置为灰色小方块位置，且起始方向为箭头所示方向；

2．传送机将两种不同颜色零件从右向左源源不断地送来，机器人要将蓝色零件放入左边的蓝色箱子内，将红色零件放入右边的红色箱子。各完成 3 个及以上算成功完成任务。

图 4-3-1 场地任务示意图

思考：

1．工厂中传送带送来的零件可能是不同类型的，如果用不同的颜色代表不同类型的零件，要求将这些零件进行分拣装入不同的箱子中，机器人又该如何区别这些零件呢，需要借用什么配件呢?

2．在完成上节课的任务中，随着机器人的工作，箱子中总是存在某个角落零件数量越来越多，其他角落相对较空的，有时我们会发现零件会掉到箱子外面来，有什么方法可以改善这种情况呢？

二、实践验证

（一）搭建机器人

完成本课任务的机器人可以在“机器人_工厂流水线_4_1”上修改，针对以上两个思考问题我们可以这样考虑。

1．本课的机器人除了能检测到零件到达以外，还必须具备识别不同颜色零件的功能，因此我们可以在夹子上再搭建一个灰度传感器来实现。同时要考虑灰度传感器安装的位置角度要求。能不能装在夹子双臂的内侧，能不能与障碍传感器装在同一个高度呢？两个传感器检测的先后顺序又如何？

2．在上节课的任务中，随着机器人的工作，蓝色箱子右边某个角落零件数量越来越多，  左边区域和中间区域相对较空的，有时我们会发现零件会堆叠，还会掉到箱子外面来。这是存在一定几率的。零件最后的位置应该是以零件初始掉落的位置为中心的一片区域。所以我们可以考虑让零件掉落的初始位置接近整个箱子的中心区域，这样随着零件的增多，相对而言掉到箱子外面的几率少些。如何实现让零件掉落的初始位置接近整个箱子的中心区域，一要考虑机械臂旋转过来的角度，二要考虑机械臂本身的长度。

最终效果图如图 4-3-2。其中原有的四个直流电机、三个伺服电机、两个灰度传感器、障碍传感器的名称及其端口号与上节课一致。新增的“灰度传感器_检测零件颜色”的端口设置为 34。另在机械臂上增加了根安装柱（长度可自行调试决定）。

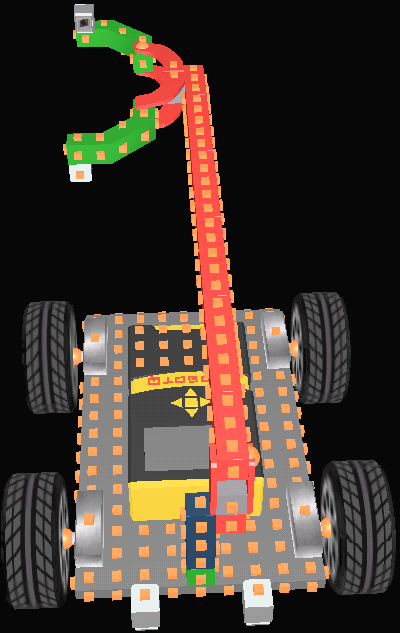

图 4-3-2 机器人完整效果图

（二）设计程序

1．任务动作分析并绘制流程图

利用模块化程序设计的思想，我们还是先从大局考虑，机器人完成整个任务需要以下过程。先做好夹零件前的准备工作，等待零件过来，如果零件到了则夹取零件后识别颜色分别放到对应的箱子然后归位，如果零件没有过来则等待。然后一直重复“等待零件过来，判断零件是否已经到达，若到达，再判断是什么颜色后放入对应箱子最后归位，若没到达则继续。

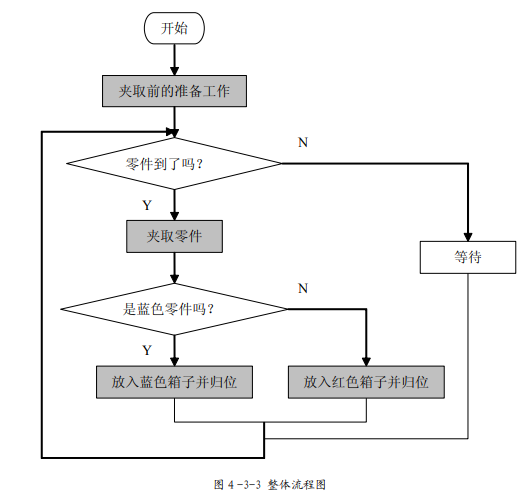

图４-3-3 整体流程图

等待”这样的过程。这是一个永远循环的过程。流程图见图 4-3-3。然后在此基础上再对每个模块进行逐步求精。

其中“夹取前的准备工作”模块的流程图与上节课一致，这里就不再详细给出了。无论是哪种颜色的零件，都需要完成夹紧零件然后抬起的动作， 所以“夹取零件”模块是共有的。

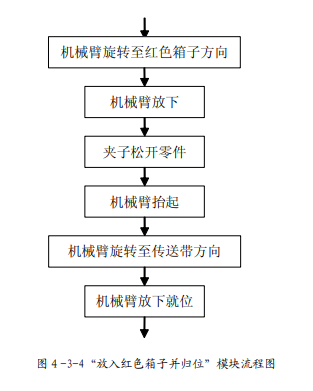

“放入蓝色箱子并归位”模块可分解为这样几个步骤。机械臂旋转至蓝色箱子方向，机械臂上方放下使得零件可以在蓝色箱子中间上方，夹子松开零件，机械臂上方抬起，机械臂转回传送带方向，机械臂放下使得夹子刚好对准到零件的中间高度上。“放入红色箱子并归位”模块步骤类似，机械臂旋转至红色箱子方向，机械臂上方放下使得零件可以在红色箱子中间上方，夹子松开零件，机械臂上方抬起，机械臂转回传送带方向，机械臂放下使得夹子刚好对准到零件的中间高度上。“放入红色箱子并归位”模块流程图如图 4-3-4 所示。“放入蓝色箱子并归位”模块流程图省略。



2．程序编写

点击【编写程序】进入程序编辑窗口，单击【新建】按钮新建程序，选择机器人为“机器人_工厂流水线_4_3”。由于“夹取前的准备工作”模块和“夹取零件”模块相对比较简单，这里就不为此单独创建一个子程序了，直接放入主程序中。另“放入蓝色箱子并归位”模块、“放入红色箱子并归位”分别创建了名“放入蓝色箱子并归位”子程序和“放入红色箱子并归位”子程序。

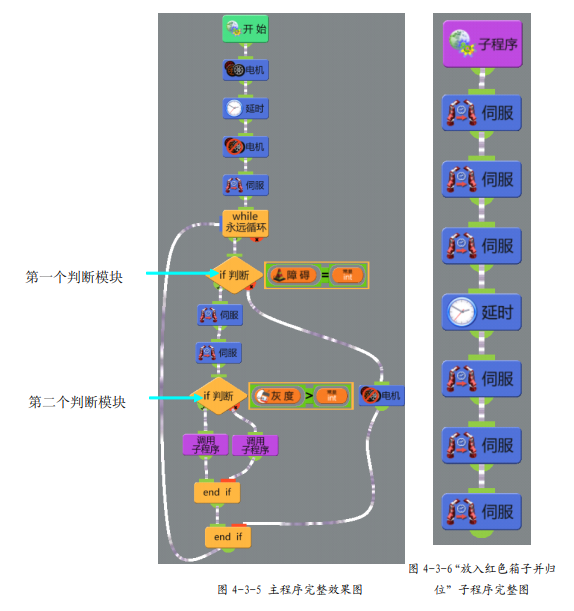

由于主程序中还涉及灰度传感器检测零件的颜色判断“是蓝色零件吗”？需要在场景中对两个零件取颜色值。获得蓝色零件的颜色值为 73，红色零件的颜色值为 61。主程序如图4-3-5 所示，其中永远循环图标循环体内第一个判断模块各图标参考值如表 4-3-1 所示，第二个判断模块各图标参考值如表 4-3-2 所示。“放入蓝色箱子并归位”子程序和“放入红色箱子并归位”子程序见图 4-3-6。“放入红色箱子并归位”子程序的参考值见表 4-3-3。“放入蓝色箱子并归位”子程序的参考值此处省略。

表 4-3-1 永远循环图标循环体内第一个判断模块各图标参考值

序号	功能模块图标	参考值	备注
1	IF 判断	端口 33，值 1	障碍传感器检测到零件了吗？值为 1 ，执行序号 2-4 步骤 值为 0 ，执行序号 5 步骤
2	多伺服时间驱动	驱动总时间（毫秒）300 端口 93 ， 值 90 端口 94 ， 值 90	夹紧零件
3	多伺服时间驱动	驱动总时间（毫秒）500 端口 92 ， 值 90	机械臂抬起
4	进入第二个判断模块		判断零件颜色并分别放入对应箱子
5	停止所有直流电机		无零件继续等待



表 4-3-2 永远循环图标循环体内第二个判断模块各图标参考值

序号	功能模块图标	参考值	备注
1	IF 判断	端口 34 ， 值 67	灰度传感器_检测零件颜色值大于 67 吗？
2	子程序调用	放进蓝色箱子并归位	值为 1 时
3	子程序调用	放进红色箱子并归位	值为 0 时



表 4-3-3“放入红色箱子并归位”子程序参考值

序号	功能模块图标	参考值	备注
1	多伺服时间驱动	驱动总时间（毫秒）500 端口 91 ， 值 120	机械臂旋转至红色箱子方向
2	多伺服时间驱动	驱动总时间（毫秒）500 端口 92 ， 值 165	机械臂放下
3	多伺服时间驱动	驱动总时间（毫秒）1000端口 93   ， 值 0 端口 94 ， 值 0	松开零件
4	延时	（具体值请自行设置）	夹子张开后停顿一段时间，确保零 件掉入箱内
5	多伺服时间驱动	驱动总时间（毫秒）600， 端口 92 ， 值 90	机械臂抬起
6	多伺服时间驱动	驱动总时间（毫秒）500， 端口 91 ， 值 0	机械臂旋转至传送带方向
7	多伺服时间驱动	驱动总时间（毫秒）600， 端口 92 ， 值 175	机械臂放下就位等待零件

最后将该程序以“程序_工厂流水线_4_3”为文件名保存起来。

（三）进入仿真

单击【开始仿真】并选择【新建仿真】，并以此选择任务（场景_工厂流水线_4_3）、机器人（机器人_工厂流水线_4_3）、程序（程序_工厂流水线_4_3），将该仿真以“工厂流水线

_4_3”为文件名保存，单击【保存进入】按钮进入到仿真界面。调试过程中如果出现问题可从以下几个方面进行分析。

1．零件还没完全进入夹子的怀抱就开始执行夹紧零件动作，导致无法夹到零件机械臂空抬现象，那是因为障碍传感器过早检测到零件，可以尝试将障碍传感器角度调整使其靠内侧点。

2．若颜色识别不对，可查看灰度传感器安装的位置和取值是否恰当。其他的问题可参考上节课的分析。

三、课后提升

1．观察“放入红色箱子并归位”和“放入蓝色箱子并归位”子程序，你会发现很多步骤动作是一模一样的。考虑将重复动作提取，瘦身该程序。

2． 尝试完成本课任务，在此基础上若希望每个箱子放入的零件至少 3 个后停止工作， 退回原处，程序该如何修改？
